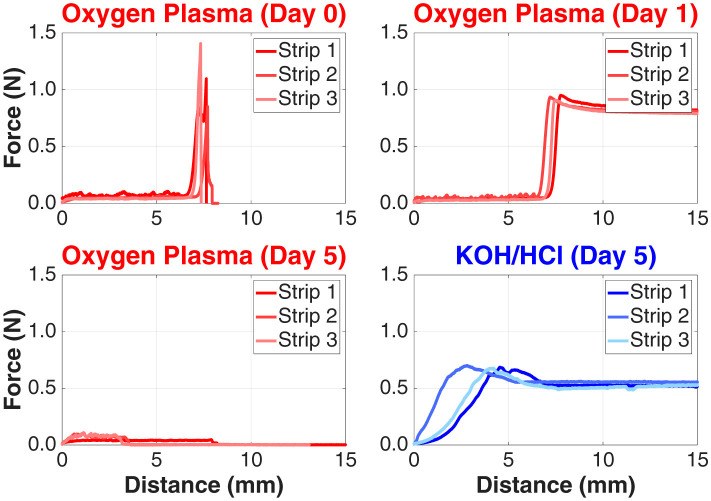

脑机百科消息(bciwiki.com)，该研究2026年8月18日发表于《Frontiers in Neuroscience》，采用87°C反应加速老化浸泡测试，比较氧等离子体与KOH/HCl浸泡两种表面处理对聚酰亚胺薄膜层间粘合的增强效果，研究者来自美国佛罗里达大学。结果显示，氧等离子体处理样品初始粘合强度约262毫牛每毫米，但老化过程中快速退化，粘合强度随浸泡时间线性下降，3至6天内失效，宽度依赖性表明退化由边缘驱动。相比之下，KOH/HCl处理样品初始粘合强度约150毫牛每毫米，测试期内退化极小，对应估计粘合寿命至少40倍提升。研究者认为，等离子体键合在生理条件下高度易受氧化降解影响，而化学重构界面稳定性显著更优，可能有利于慢性神经植入器件应用。研究指出，聚酰亚胺层间粘合的可靠性对薄膜神经接口的长期性能至关重要，该结果为封装工艺选型提供了量化依据。
